POWERDYNAMO REDONNE VIE ET LUMIÈRE A VOS ANCIENNES




système 75 91 499 00          alternateur  CB 750




IMPORTANT:

Lisez absolument toute la documentation avant de vous lancer dans l'installation ou d'effectuer des modifications.
Au cas ou vous n'ayez pas les connaissances suffisantes faites appel à un professionnel ,vous y gagnerez en temps et en argent et ne risquerez pas de détruire le système voir même la moto.
Contrôlez les pièces qui vont ont été livrées, n'oubliez pas de commander si vous ne l'avez pas déjà fait un extracteur  spécial pour démonter le nouveau rotor
Attention: en cas d'utilisation d'un autre moyen vous détruirez les aimants et la garantie ne jouera pas!





contrôlez les pièces et le rotor

Les rotors sont des pièces fragiles tant qu’ils ne sont pas montes sur le moteur.Tout choc sur le rotor peu provoquer le décollement des aimants entraînant le retour en usine du rotor pour recoller ceux-ci, le coût ne peu en aucun cas être pris en charge dans le cadre de la garantie, sauf si la preuve peu être apportée que la faute n’en incombes pas à l’utilisateur.

Dans le cadre de la garantie, toute modification est interdite sur nos allumages ,sans notre autorisation

Contrôlez impérativement que les aimants soient bien collés sur le rotor en poussant sur ceux ci avec le doigt
Apres un choc il se peu que ceux ci ne soient juste tenu que par leur aimantation sur le rotor, de même contrôlez qu'aucune pièces métalliques ne soient reste collé sur les aimants. Installez vous confortablement et si possible avec la moto sur une plateforme de manière a avoir un accès facile au volant magnétique.
Vider le réservoir puis retirer le de la moto.
Débranchez la batterie et enlevez la .Vous pouvez des à présent décider si vous conservez une batterie ou non ,dans l'affirmative alors une 12 v. Sans batterie et si vous désirez des clignotants alors il vous faut installer à la place de la batterie un condensateur électrochimique de 20.000mF/16Volt  minimum.



allumage-electronique vous avez reçu toutes ces pièces

         -rotor

         -stator

        -régulateur

horizontal rule

bulletenlevez le bobinage du carter

horizontal rule

bulletinstallez le nouveau stator dans le fond du carter
vissez le stator par l'extérieur avec les vis fournies ,sans oublier les joints sur les filetages

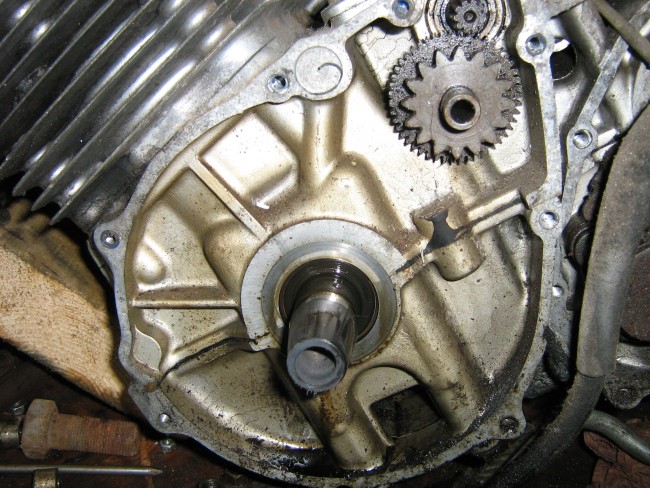

enlevez le rotor d'origine et le pignon intermédiaire
installez le rotor sur le vilebrequin

horizontal rule

fixez le avec la vis et la rondelle fournie

horizontal rule


Installer le régulateur à une place adéquate  ,comme il vous est possible de fonctionner sans batterie ,il peu trouver sa place dans un bac à batterie .Voir la page bac à batterie

horizontal rule

Installez les fils comme indiqué sur le plan soit:

*



... Les deux câbles noir du nouveau générateur, viennent sur les broches 1/4 du nouveau régulateur. Aucun risque d'inversion ils sont interchangeable (courant alternatif).

*

le nouveau câble marron avec une cosse ronde plate a un bout

.... sur la borne  3 du régulateur /redresseur et sur la masse, soit de la batterie soit du cadre. ATTENTION PAS D'INVERSION AVEC LE PLUS !

*

le nouveau fil rouge avec une cosse plate ronde

. réalise la liaison entre la borne 5 du régulateur et le plus de la batterie ou le plus du faisceau (borne 30 du contacteur) en cas de non utilisation de la batterie. Attention pas d'inversion.

*

le fil vert/rouge du nouveau régulateur

... est le fil de contrôle de charge pour le branchement d'un ampèremètre. C'est à dire borne 61 de l'ancien régulateur, sans batterie il est alors inutile. .





Conseils importants

#

Les systèmes d'allumage génèrent de la haute tension .Avec nos bobines  une tension de 40.000 volts est atteinte. C'est pourquoi en cas de conditions défavorables cela peu provoquer non seulement des brûlures électriques mais aussi des problèmes  cardiaques, c'est pourquoi il est toujours recommande d'être suffisamment éloigne de l'électrode et des câbles hautes tensions et en cas d'essai de toujours veiller a ce que la bougies soit bien  relie a la masse de manière a évacuer le courant  .

#

Apres le montage bien s'assurer que les vis de maintien du stator et du capteur sont bien serres!

#

Avant d'incriminer l'allumage: penser a  contrôler tout le reste, toutes nos pièces sont contrôlé avant l'envoi. N'essayez en aucun cas de mesurer une quelconque tension sur la bobine vous ne feriez que détruire ou bien l'appareil ou bien l'allumage. Prenez particulièrement attention a réaliser une bonne masse

#

Ne pensez surtout pas que l'étincelle est faible ,plus l'allumage et les bougies sont bonnes plus l'étincelle est fine et bien bleue. Les allumages classiques ne donnent avec 10 000 volt que très peu d'énergie et une étincelle jaune et épaisse , l'allumage électronique avec 40 000 volts donne une étincelle fine et dense .

#

Le rotor doit atteindre une certaine vitesse avant de produire une étincelle ,c'est pourquoi une rotation lente (action du kick a la main) ne produit pas d'étincelle  .



#

Attention en cas d'allumage double  si une bougie est débranchée l'autre ne marche pas

#

Ne jamais faire de soudure électrique sans débrancher complètement tout l'allumage

#

L'électronique est sensible au inversion de polarité aussi  toujours bien contrôler le sens de montage de la batterie.

#

Faites attention en installant le rotor de ne pas abîmer les masses magnétiques de même évitez tout coups porte sur le rotor

#

N'utilisez aucun  antiparasite d'une résistance de plus de 5 KOhms.

#

Vous pouvez aussi huiler légèrement le rotor a l'extérieur pour éviter la rouille

#

N'utilisez pour démonter le rotor  que l'extracteur et rien d'autres

#

Suivez tout ces conseils mais ne vous laissez pas démoraliser  des milliers de client utilisent déjà nos allumages sans problèmes
