 Système   71 69 499 00 YAMAHA XS 650 alternateur

 BN         Version 24.09.2007

Pour le démontage du nouveau rotor n'utilisez que notre extracteur et rien d'autres   M27x1,25 .

En cas de destruction des aimants du rotor la garantie ne jouerai pas:

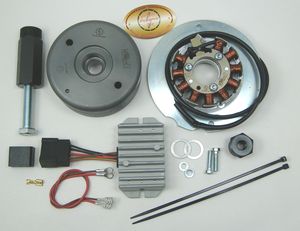

Vous avez reçu toutes ces pièces:

platine de base et regulateur
rotor et écrou de blocage avec rondelles



 2   vis  M 6 X 25   extracteur

Installez vous confortablement et assurez vous que votre moto est stable sur sa béquille et que vous avez accès à l'alternateur.  Vider le réservoir puis retirer le de la moto.
Débranchez la batterie

Enlevez le couvercle de l'alternateur ,puis débranchez tout les fils de la dynamo et enlevez les du bloc moteur

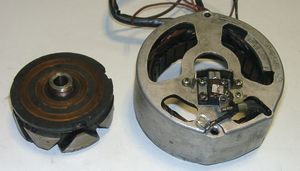

A l'aide d'un extracteur spécifique démontez le rotor

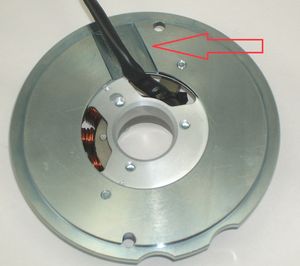

yamaha n'oubliez pas d'enlever  le pion dans le bas du moteur (voir photo)
La nouvelle platine support des bobinage se compose de deux parties
bulletune plaque en aluminium épais (adaptateur) avec sa  platine support du capteur
bulletune plaque de base en aluminium pour les bobinages.

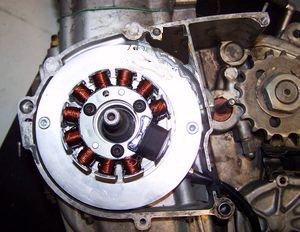

Installez  la platine support bobinage

ATTENTION de ne pas pincer un fil sous la platine

Serrez la platine à l'aide des deux vis M6 x25 fournies
En aucun cas vous ne devez utiliser de vis plus longues!

  installer le rotor en contrôlant qu'il ne frotte nulle part et qu'il porte bien sur son cône

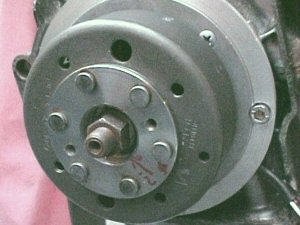

yamaha Serrez le rotor avec l'écrou fourni ,sans oublier les rondelles .Faites courir le faisceau dans la partie supérieure du carter comme le faisceau d'origine .Contrôlez le diamètre de la bouche de sortie ,peu être que là il vous faudra agrandir l'orifice .Surtout n'oubliez pas de protéger le faisceau avec un passe fils en caoutchouc.

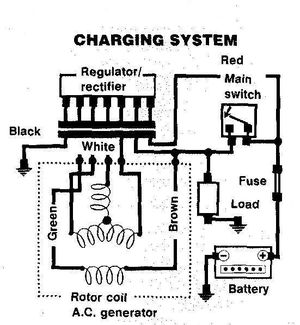

faites le cablage comme indiqué sur le plan

les deux câbles noir du nouveau générateur

...viennent sur les broches 1/4 du nouveau régulateur. Aucun risque d'inversion ils sont interchangeable (courant alternatif)



le nouveau câble marron avec une cosse ronde plate a un bout

... sur la borne  3 du régulateur /redresseur et sur la masse, soit de la batterie soit du cadre. ATTENTION PAS D'INVERSION AVEC LE PLUS ! sur le plan il, est repéré blanc



le nouveau fil rouge avec une cosse plate ronde

... réalise la liaison entre la borne 5 du régulateur et le plus de la batterie



le fil vert/rouge du nouveau régulateur

... est le fil de contrôle de charge pour le branchement d'un ampèremètre.

PRECAUTION:  avant d'installer la nouvelle batterie et de démarrer  contrôler posément toutes les prises et le passage de chacun des câbles

#

consignes de sécurité !!!

#

Les systèmes d'allumage génèrent de la haute tension .Avec nos bobines  une tension de 40.000 volts est atteinte. C'est pourquoi en cas de conditions défavorables cela peu provoquer non seulement des brûlures électriques mais aussi des problèmes  cardiaques, c'est pourquoi il est toujours recommande d'être suffisamment éloigne de l'électrode et des câbles hautes tensions et en cas d'essai de toujours veiller a ce que la bougies soit bien  relie a la masse de manière a évacuer le courant

#

Apres le montage bien s'assurer que les vis de maintien du stator et du capteur sont bien serres!

#

Avant d'incriminer l'allumage: penser a  contrôler tout le reste, toutes nos pièces sont contrôlé avant l'envoi. N'essayez en aucun cas de mesurer une quelconque tension sur la bobine vous ne feriez que détruire ou bien l'appareil ou bien l'allumage. Prenez particulièrement attention a réaliser une bonne masse

#

Ne pensez surtout pas que l'étincelle est faible ,plus l'allumage et les bougies sont bonnes plus l'étincelle est fine et bien bleue. Les allumages classiques ne donnent avec 10 000 volt que très peu d'énergie et une étincelle jaune et épaisse , l'allumage électronique avec 40 000 volts donne une étincelle fine et dense .

#

Le rotor doit atteindre une certaine vitesse avant de produire une étincelle ,c'est pourquoi une rotation lente (action du kick a la main) ne produit pas d'étincelle  .

#

Attention en cas d'allumage double  si une bougie est débranchée l'autre ne marche pas

#

Ne jamais faire de soudure électrique sans débrancher complètement tout l'allumage

#

L'électronique est sensible au inversion de polarité aussi  toujours bien contrôler le sens de montage de la batterie.

#

Faites attention en installant le rotor de ne pas abîmer les masses magnétiques de même évitez tout coups porte sur le rotor

#

N'utilisez aucun  antiparasite d'une résistance de plus de 5 KOhms.

#

Vous pouvez aussi huiler légèrement le rotor a l'extérieur pour éviter la rouille

#

N'utilisez pour démonter le rotor  que l'extracteur et rien d'autres

#

Suivez tout ces conseils mais ne vous laissez pas démoraliser  des milliers de client utilisent déjà nos allumages sans problèmes
