Powerdynamo redonnes vie et lumiere
à vos anciennes |
|
| |
| Instructions Système 75 76 799 DC Malagutti
50cc FMS5 |
Version F 21.01.2010 |
|
IMPORTANT:
|
Lisez absolument entièrement la notice de
montage avant de commencer quoique ce soit. |
| Notez que le nouveau système exige la terre
négative. Après l'installation relier le pôle
négatif de la batterie au châssis, jamais le positif. |
|
Si vous n'avez pas de connaissances
mécaniques faites appel à un professionnel. En cas d'erreur de
montage le système et ou la moto peuvent être détruit ,et la
garantie annulée. |
|
|
Si vous avez un accès Internet vous pouvez
regarder la documentation en ligne. Là vous pourrez en cliquant
sur les photos les agrandir et obtenir des informations
supplémentaires. |
 |
 |
 |
Pour enlever le nouveau rotor vous utiliserez un
extracteur M27x1,25 (pièce 99 99 799 00).
Attention: en cas d'utilisation d'un autre moyen vous
détruirez les aimants et la garantie ne jouera pas!
|

|
 |
Vous avez reçu toutes ces pièces
vous pouvez remarquer que le bobinage n'est pas serre sur sa
platine, de manière à ce que en l'écartant l'accès au vis de
fixation de la platine soit possible

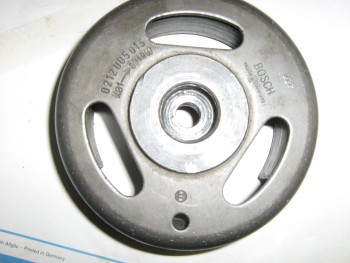

 | Rotor
|
 | stator pré monté avec sa prise
|
 | bobine allumage // fil haute tension
|
 | régulateur DC |
 | câble (bleu) |
|

|
| Installez vous confortablement et si
possible avec la moto sur une plateforme de manière a avoir un accès
facile au volant magnétique. |
 |
Desserrez et enlevez toutes les anciens pièces
d´allumage.
Enlevez aussi la clavette sur le cône de la queue de vilebrequin
,elle ne vous serviras plus à rien et si vous la laissez vous ne
pourrez pas monter le nouveau rotor. |

|
 |
Enlevez les trois vis M4 de maintien du
bobinage et écartez le légèrement du support de manière à avoir
accès aux vis de fixation de la plaque de base. Attention en faisant
cela de ne pas abîmer le vernis d'isolation du bobinage.
Installez maintenant la plaque support à la place des anciennes
bobines sur le bloc-moteur.
Bloquez la, à l'aide des 2 vis M4 x10 fournies. Attention de ne
pas pincer le faisceau ! |

|
| Car le repère de réglage du point d'avance (un point
rouge) n'est plus évident après installation du rotor, vous devrez
employer un autre point de référence sur le moteur. Nous
recommandons de mettre le point rouge au bord gauche de la fixation
comme montré ici. |
 |
 |

|
 |
Installez maintenant le bobinage sur son support (voir la
photo), a grosse bobine noire en direction de la sortie du câble, le
bobinage doit reposer bien à fond sur le support, si vous avez
l'impression qu'il ne s'enfonce pas bien à fond alors un câble est
coincé dessous ,n'insistez pas et contrôlez votre montage!
Assurez vous que le rebord du support bobinage repose bien à plat
sur la plaque de base, sinon le bobinage est de travers et le rotor
viendra le détruire au premier tour moteur
Fixez le bobinage à l'aide de ses trois vis M4. |

|
 |
Il y a un joint d'étanchéité en caoutchouc sur le fil
de redresseur. Serrez-le dans l'ouverture de sortie de fil et coupez
le matériel en surplus soigneusement. |

|
 |
Regardez le nouveau rotor, sur son
pourtour se trouve une marque, c'est le repère d'allumage, il peu
être judicieux de souligner celle ci avec un feutre blanc de manière
a bien la voir lors du réglage de l'avance |

|
 |
Enlevez la bougie et amenez le piston au point d'allumage (selon
les instructions de votre moto). Pour tourner le moteur vous pouvez
utiliser le rotor, sans l'enfoncer a fond ou tout au moins sans le
bloquer, profitez en pour contrôler que le rotor ne touche nul
part.
Tout en faisant attention de ne pas bouger le moteur qui se trouve
au point d'allumage enlevez le rotor et repositionnez le de manière
à ce que les repères soient en coïncidence, comme sur la photo. |

|
 |
Remettez l´écrou de serrage d'origine et resserrez le rotor avec
l'écrou d'origine.
Vérifiez que le rotor peut tourner librement et qu'il ne touche pas
le bobinage.
Avant de placer le rotor sur le moteur, vérifiez que ses aimants
n´ont pas attirés des vis ou d'autres pièces. |

|
| Rattachez la nouvelle bobine et le
régulateur à un endroit commode sur le cadre. |
|
 |

|
 |
La prise n'est pas monte en bout des câbles de manière à
faciliter leur passage .Lorsque ceux ci sont installés il vous faut
alors les encliqueter dans la prise ,ne vous trompez pas, prenez
votre temps .
 | le rouge va sur le rouge et
|
 | le blanc sur le blanc.
Une fois encliqueté les prises sont indémontables |
|
|
:Branchez les câbles comme indiqué sur le plan
DC =
71 ik 12 AC =
71 ik ac
|
|
*
|
Reliez maintenant les câbles sortant de
l'alternateur à la bobine,en insérant d'abord la prise en plastique
puis en poussant les câbles à l'intérieur jusqu'à sentir un déclic,ne vous
trompez pas le BLANC va sur le BLANC et le ROUGE va sur le ROUGE une fois
montée les câbles sont indémontables . Le câble marron avec cosse
ronde, plate est relié à la masse de la bobine ,sans cette connexion le
système ne fonctionne pas.
Le fil bleu/blanc, fil d'arrêt moteur ,mis à la masse l'allumage se coupe
vous devrez le relier à un bouton poussoir de mise à la masse .
|
|
*
|

|
Régulateur DC Courant continu pour batterie les deux câbles noirs sortant du générateur viennent sur
les bornes 1 et 4 du régulateur, dans n'importe quel sens. |
|
*
|
le câble marron seul avec cosse plate ronde à un bout
|
... va d'un coté à la borne 3 du régulateur et de
l'autre, ou bien à la masse de la batterie (borne -),ou bien à la masse du
cadre de la moto. Une bonne masse est indispensable (rondelle éventail
sous la cosse, mis à nu du métal avec du papier de verre)
|
|
*
|
le câble rouge seul avec cosse ronde plate à un bout
|
...va sur la borne 5 du régulateur d'un coté et de l'autre
soit au + de la batterie si possible au travers du contacteur de manière à
couper l'alimentation lorsque la moto ne fonctionne pas soit au faisceau
électrique pour l'alimentation + 12 volts de la moto....
|
|
* |

|
Si Régulateur AC Les deux câbles noirs sortant du générateur.... viennent sur les bornes
extérieures du
régulateur, dans n'importe quel position (courant alternatif). En série dans un de ces deux câbles (n'importe lequel) un fusible
de
6A est à installer. |
|
* |
Sur la borne du milieu du régulateur ... |
Sur
la borne du milieu du régulateur viens se brancher l'alimentation d'origine du
faisceau . |
|
*
|
Puis viens la masse ... .
|
... à brancher du support du régulateur au
répartiteur de masse sinon ,pas d'éclairage . |
|
*
|
le câble vert/rouge du régulateur
|
.... est le contrôle de charge et n'est utilisé qu'en cas
de fonctionnement avec batterie .
|
| * |
le câble haute tension |
.... est vissé dans la bobine et il est préférable de le faire avant
de monter la bobine sur le cadre. Seul le câble fourni, doit être
utilisé, profitez en pour changer la bougie et l'antiparasite qui doit
avoir une résistance comprise entre 0 et 2 kilo Ohm
|
|
*
|
Enfin et avant d'essayer de démarrer, contrôlez tout votre
montage ,les connexions et le serrage des vis Au cas ou le système ne fonctionne pas immédiatement ,débranchez
d'abord le câble bleu de la bobine, pour être certain que vous avez bien
branché l'interrupteur de coupure moteur. Conseil pour
12 Volt:
a la suite du changement pensez a mettre une batterie 12 v si vous en
utilisez une et à changer toues les ampoules ,le klaxon lui peu rester en 6 volts
N´utilisez jamais de bougies avec une résistance d´antiparasitage
supérieure. NGK (par exemple) propose dans ce cas, des bougies
d´allumage codées "R" (R pour Resistor),ne pas utiliser ces bougies
|
|
|
# |
consignes
de sécurité !!! |
|
# |
Les systèmes d'allumage génèrent de la haute tension
.Avec nos bobines une tension de 40.000 volts est atteinte. C'est
pourquoi en cas de conditions défavorables cela peu provoquer non
seulement des brûlures électriques mais aussi des problèmes
cardiaques, c'est pourquoi il est toujours recommande d'être
suffisamment éloigne de l'électrode et des câbles hautes tensions et
en cas d'essai de toujours veiller a ce que la bougies soit bien
relie a la masse de manière a évacuer le courant |
|
# |
Apres le montage bien s'assurer
que les vis de maintien du stator et du capteur sont bien serres!
|
|
# |
Faites attention en installant le
rotor de ne pas abîmer les masses magnétiques de même évitez tout
coups porte sur le rotor |
|
# |
Avant d'incriminer l'allumage penser a contrôler
tout le reste,toutes nos pièces sont contrôlé avant l'envoi.
N'essayez en aucun cas de mesurer une quelconque tension sur la
bobine vous ne feriez que détruire ou bien l'appareil ou bien
l'allumage. Prenez particulièrement attention a réaliser une bonne
masse. |
|
# |
Ne pensez surtout pas que l'étincelle est faible
,plus l'allumage et les bougies sont bonnes plus l'étincelle est
fine et bien bleue. Les allumages classiques ne donnent avec 10 000
volt que très peu d'énergie et une étincelle jaune et épaisse ,
l'allumage électronique avec 40000 volts donne une étincelle fine et
dense. |
| |
L´unite rotor doit atteindre
une certaine vitesse avant de produire une étincelle ,c'est pourquoi
une rotation lente (action du kick a la main) ne produit pas
d'étincelle |
|
# |
Ne jamais faire de soudure
électrique sans débrancher complètement tout l'allumage. |
|
# |
L'électronique est sensible au
inversion de polarité aussi toujours bien contrôler le sens de
montage de la batterie. |
|
# |
N'utilisez aucun antiparasite
d'une résistance de plus de 5 kOhms. |
| # |
Attention en cas d'allumage
double si une bougie est débranchée l'autre ne marche pas. |
| # |
Vous pouvez
aussi huiler légèrement le rotor a l'extérieur pour éviter la
rouille |
| # |
N'utilisez
pour démonter le rotor que l'extracteur et rien d'autres
|
|
# |
Suivez tout ces conseils mais
ne vous laissez pas démoraliser des milliers de client utilisent
déjà nos allumages sans problèmes |
|
|
|
|
|
