POWERDYNAMO REDONNE VIE ET LUMIERE A VOS ANCIENNES |
|
|
|
|
|
| Systeme 70 22 799
00 |
Version 29.11.2004 |

IMPORTANT: |
Lisez absolument toute la documentation avant de vous lancer
dans l'installation |
| Au cas ou vous n'auriez pas les connaissances nécessaires
,laissez faire un professionnel. Une erreur de montage peu entraîner aussi
bien la destruction du kit ,que de la moto. |
 |
allumage d'origine cliquez dessus pour agrandir |
 |
Vous devez avoir reçu toutes ces pièces!
ATTENTION: Ne vous laissez pas arrêter par le sens de la
flèche sur le rotor ce système est bien prévu pour tourner en sens
inverse des aiguilles d'une montre. |
 |
Pour démonter le nouveau rotor vous aurez
besoin d'un extracteur M 27 X 1.25 (Nr. 99 99 799 00).
Non fourni dans le kit (+10€) ATTENTION: l'utilisation de tout autre
extracteur entraînerait le décollement des aimants et la perte de la
garantie! |

|
Installez vous de manière stable et si possible sur
une plate forme en hauteur de manière à avoir un accès facile au système
d'allumage et d'éclairage.
Débranchez la batterie et enlevez
la de la moto .Il est temps pour vos maintenant de décider si vous gardez la
batterie ou non .D'un point de vue technique vous pouvez fonctionner
complètement sans batterie. Remplacez toutes les ampoules par du 12 volts le
klaxon en 6 volts lui peu rester. |

|
| Débranchez maintenant tout les câbles arrivants à
votre ancien allumage et retirez la bobine .Enlevez aussi la clavette sur le
cône de la queue de vilebrequin. N'ayez aucune crainte elle ne sert
pas à bloquer le rotor ,mais seulement à permettre un réglage plus
facile de l'allumage. S i vous ne le faites pas alors le rotor sera monté de
travers et viendra détruire le bobinage. |

|
 |
Installez le nouveau bobinage et son support sur le bloc moteur
,exactement comme etait monté l'ancienne génératrice..
Fixez le avec les deux vis de M 6 X 15 fournies. ATTENTION ! Si
vous deviez pour une quelconque raison enlevez le bobinage de son support
,il vous faudrait alors prendre garde de bien le remonter exactement à la
même place que celle qu'il occupait sur son support ,faite un repère avant
démontage ,de même lors du remontage veillez à ce que le faisceau ne soit
pas pincé ou coincé sous le support et que le support du bobinage
porte bien à plat sur la couronne d'adaptation moteur .Un montage
légèrement de travers entraînerait invariablement une destruction du
bobinage par le rotor et une annulation de la garantie.

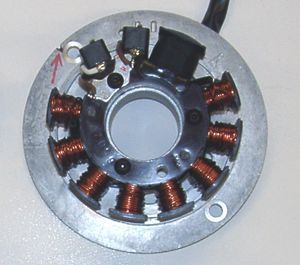

La flèche sur le schéma vous indique le repère d'allumage. |

|
|
Enlevez maintenant la bougie et amenez le piston au point
d'allumage 2.41 mm (22 ° )avant PMH ou faites un repère à 20 mm du repère
sur le volant dans le sens des aiguilles d'une montre et mettez dans
cette position le piston au PMH. Aidez vous en cela du
rotor, comme d'une manivelle,
emmanché légèrement sur le vilebrequin |
|
Installez maintenant le rotor sur le vilebrequin de manière
à mettre en coïncidence les deux repères d'allumage (le point rouge sur le
stator avec le trait sur le rotor). Faites bien attention de ne pas bouger
le vilebrequin sinon tout le réglage serait à refaire. Serrez le rotor avec
la vis d'origine puis refaite un tour moteur et contrôlez de nouveau le
réglage Au cas ou vous deviez re-démonter le rotor utilisez un extracteur
M27X1.25 |

|
| L'installation sur le moteur est alors
terminée,vous pouvez remonter la bougie |
|
Les prises ne sont pas montées en bout des fils de manière à faciliter
le passage dans les différent trous du moteur .Une fois ceux ci installés il
vous faut monter la prise en encliquetant les cosse dans la prise ,bien
observer rouge sur rouge et blanc sur blanc |

|
| Installez à présent le nouveau
redresseur/régulateur et la bobine électronique à un endroit adéquat. Avant
de mettre la bobine en place introduisez les câbles haute tension dans leurs
logement (il est plus facile de le faire bobine démontée). Attachez le
faisceau le long du cadre à l'aide de colliers plastique de telle sorte
qu'il se termine au niveau du régulateur sans avoir besoin
d' être plié et qu'il ne puisse pas bouger. . |

|
| * |
.Reliez maintenant les câbles sortant de l'alternateur au module
d’avance électronique, en insérant d'abord la prise en plastique puis
en poussant les câbles à l'intérieur jusqu'à sentir un déclic, ne vous
trompez pas le BLANC va sur le BLANC et le ROUGE va sur le ROUGE une
fois montée les câbles sont indémontables . Le câble marron avec cosse
ronde, plate est reliée à la masse de la bobine, sans cette connexion le

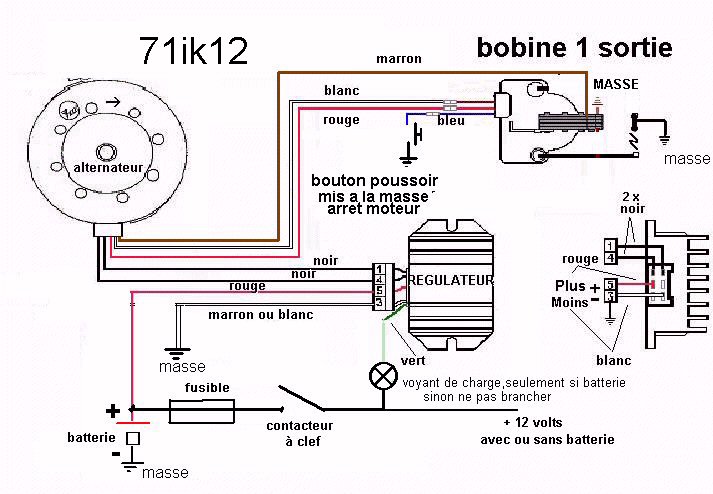

système ne fonctionne pas. schéma
71ik12 pour régulateur DC ,
71ik102 pour régulateur
type 102 |
| |
les
deux câbles noir venant du nouvel alternateur
 |
Si Régulateur DC les
deux câbles noir venant du nouvel alternateur viennent sur les bornes 1et 4 du nouveau régulateur dans n'importe quel
sens car c'est du courant alternatif. |
|
* |
Le fils marron avec cosse ronde |
... vient sur la borne 3 du régulateur et sur la
masse de la moto ,sans cette liaison le système ne fonctionne pas .Ne
vous contentez pas de reliez ces fils au cadre de la moto mais, bien
directement aussi sur la partie métallique de la bobine |
|
* |
Puis vient la Masse |
... du support du nouveau régulateur elle est
reliée à la masse du cadre autrement l'éclairage ne fonctionne pas. Vous
pouvez même visser ensemble le régulateur et la bobine sur le cadre, par
exemple en dessous du réservoir. |
| * |
Le
fil rouge avec cosse ronde |
....vient se brancher sur la borne 5 et sur le plus de la batterie ou
si vous fonctionnez sans batterie sur les câbles d'alimentation du phare
,du feu arrière et du feu stop. |
|
* |
veillez à intercaler un fusible de 8 ampères (pas
plus) entre la batterie ou le fil rouge du régulateur et le faisceau
électrique de la machine si à l'origine il y en avait un plus
puissant alors changez le . |
|
* |
 |
avec régulateur 102: les deux fils noirs reliés aux deux fils noirs du générateur
le fil rouge est l'alimentation 12 volts continu du faisceau de la
moto
le marron à la masse |
|
* |
Le fil bleu/blanc du module de commande
|
... . est le fil d'arrêt moteur, mis à la masse
l'allumage est coupe. Il est à relié au bouton poussoir d'arrêt moteur
ou au fil qui coupait le moteur à l'origine. Pour un premier test
il est recommande de ne pas le brancher afin d'éviter une erreur de
câblage, prévoyez de passer une vitesse pour couper le moteur |
|
* |
Le câble haute tension |
..est vissé dans la bobine puis installez le
capuchon en caoutchouc par dessus. N'utilisez que le câble fourni
,n'allez pas utilisez d'anciens câbles ou des "super câbles fortes
puissance".
Profitez en pour changer la bougie et l' antiparasite (0 à 2 Kohm max |
| * |
Enfin avant de démarrer tout contrôler calmement et posément en
s'aidant du schéma électrique-
Si le système ne fonctionne pas, tout d'abord débrancher le fil bleu de
la bobine, c'est généralement la que se situe le problème ,attention si
le moteur démarre vous ne pourrez plus l'arrêter au bouton aussi
prévoyez de passer une vitesse ou autre pour l'arrêter. |
|
# |
consignes de securite !!! |
| # |
Les systèmes d'allumage génèrent de la haute tension .Avec nos
bobines une tension de 40.000 volts est atteinte. C'est pourquoi en
cas de conditions défavorables cela peu provoquer non seulement des
brûlures électriques mais aussi des problèmes cardiaques, c'est
pourquoi il est toujours recommande d'être suffisamment éloigne de
l'électrode et des câbles hautes tensions et en cas d'essai de toujours
veiller a ce que la bougies soit bien relie a la masse de manière a
évacuer le courant |
| # |
Apres le montage bien s'assurer que les vis de maintien du stator et
du capteur sont bien serres! |
| # |
Avant d'incriminer l'allumage:. penser a contrôler tout le
reste, toutes nos pièces sont contrôlé avant l'envoi. N'essayez en aucun
cas de mesurer une quelconque tension sur la bobine vous ne feriez que
détruire ou bien l'appareil ou bien l'allumage. Prenez particulièrement
attention a réaliser une bonne masse |
| # |
Ne pensez surtout pas que l'étincelle est faible ,plus l'allumage et
les bougies sont bonnes plus l'étincelle est fine et bien bleue. Les
allumages classiques ne donnent avec 10 000 volt que très peu d'énergie et
une étincelle jaune et épaisse , l'allumage électronique avec 40 000 volts
donne une étincelle fine et dense . |
|
# |
Le rotor doit atteindre une certaine vitesse avant de
produire une étincelle ,c'est pourquoi une rotation lente (action du kick
a la main) ne produit pas d'étincelle . |
| # |
Attention en cas d'allumage double si une bougie est débranchée
l'autre ne marche pas |
|
# |
Ne jamais faire de soudure électrique sans débrancher
complètement tout l'allumage |
| # |
L'électronique est sensible au inversion de polarité aussi
toujours bien contrôler le sens de montage de la batterie. |
|
# |
Faites attention en installant le rotor de ne pas abîmer les masses
magnétiques de même évitez tout coups porte sur le rotor |
| # |
N'utilisez aucun antiparasite d'une
résistance de plus de 5 Kohms. |
| # |
Vous pouvez aussi huiler légèrement le rotor a l'extérieur pour éviter
la rouille |
| # |
N'utilisez pour démonter le rotor que l'extracteur et rien
d'autres |
| # |
Suivez tout ces conseils mais ne vous laissez pas démoraliser
des milliers de client utilisent déjà nos allumages sans
problèmes |
|
