 25/40/50 CS ZX ZL ZS ZE ZD |  |


    | Système 72 74 799 102  Benelli ou Guzzy allumage
	DANSI Version 11.01.2008 125 ou 250 guzzi-benelli
	 |  |
    |  |
    |  | Pour enlever le nouveau rotor vous utiliserez l'extracteur M27x1,25 (Teil 99 99 799 00)
	non fourni dans le kit.
	Attention: en cas d'utilisation d'un
autre moyen vous détruirez les aimants et la garantie ne jouera pas! |
    |


    | IMPORTANT:
 | Lisez absolument toute la documentation avant de vous
        lancer dans l'installation ou d'effectuer des modifications. |
        | Au cas ou vous n'ayez pas les connaissances
        suffisantes faites appel à un professionnel ,vous y gagnerez en temps et
        en argent et ne risquerez pas de détruire le système voir même la moto. |  |

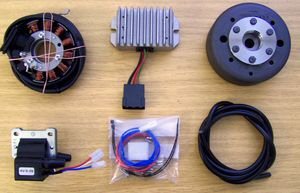

    |  | Vous avez reçu toutes
    ces pièces vous pouvez remarquer
	que le bobinage n'est pas serre sur sa platine ,de manière à ce que en
	l'écartant l'accès au vis de fixation de la platine soit possible
		|  | Rotor |  |  | stator pré monté  avec sa prise |  |  | bobine allumage // fil haute tension |  |  | régulateur/ câble (rouge, marron) |  |  | câble (bleu) ,vis, rondelle, connecteur rapide |  |
    | Installez vous confortablement et si possible avec la moto
    sur une plateforme de manière a avoir un accès facile au volant magnétique. |
    |  |  |
    |  | Desserrez et enlevez tout les fils qui
    arrivent à la bobine et au volant magnétique. Enlevez aussi la clavette sur le cône de la queue de vilebrequin ,elle ne
    vous serviras plus à rien et si vous la laissez vous ne pourrez pas monter
    le nouveau rotor.
 |
    |  | faites passer le faisceau à travers
	l'ouverture dans le moteur |
    |  | Présentez l'ensemble platine ,bobinage et passer le faisceau par le trou
	aménagé   Enlevez
	les trois vis M6 de maintien du bobinage et écartez le légèrement du support
	de manière à avoir accès aux vis de fixation de la plaque de base. Attention
	en faisant cela de ne pas abîmer le vernis d'isolation du bobinage. Installez maintenant  la plaque support en
	aluminium à la place des anciennes bobines sur le bloc-moteur . Attention de ne pas pincer le
    faisceau et de bien le positionner comme sur la photo

 |
    |  | Installez maintenant le
	bobinage sur son support (voir la photo), le bobinage doit reposer bien à
	fond sur le support ,si vous avez l'impression qu'il ne s'enfonce pas bien à
	fond alors un câble est coincé dessous ,n'insistez pas et contrôlez votre
	montage!
	Assurez vous que le rebord du support bobinage repose bien à plat sur la
	plaque de base, sinon le bobinage est de travers et le rotor viendra le
	détruire au premier tour moteur Fixez le bobinage à l'aide de ses trois vis  M4
	X 12 avant de fixer complètement la platine assurez vous que le repère rouge
	est bien en face de la cloison moteur (cercle jaune sur la photo) car une
	fois le rotor monte ce repère n'est plus visible  |
    |
		Réglage de l'avance De
		manière à avoir une plus grande possibilité de réglage de l'avance, la
		clavette est supprimée, elle ne servait qu'à simplifier le réglage et en
		aucun cas à tenir le rotor . |
    |  |
      Regardez le nouveau stator vous y voyez à gauche sur la photo le repère
		rouge mis en face de la cloison  c'est un des  repère de réglage du point d'avance.
 |
    |  | Enlevez les bougies Regardez le nouveau rotor ,sur son pourtour se trouve une marque ,c'est l'autre
	repère d'allumage ,il peu être judicieux de souligner celui ci avec un
		feutre blanc de manière a bien le voir lors du réglage de l'avance |
    |  | Enlevez la bougie et amenez le piston au point d'allumage
	(voir votre documentation) Pour tourner le moteur vous pouvez
	utiliser le rotor ,sans l'enfoncer a fond ou tout au moins sans le bloquer,
	profitez en pour contrôler que le rotor ne touche  nul part. Tout en faisant attention de ne pas bouger le moteur qui se trouve au
	point d'allumage enlevez le rotor et  repositionnez le de manière à ce
	que les repères soient en coïncidence , comme sur la photo.. Remettez la
	rondelle de serrage d'origine et resserrez le rotor avec l'écrou d'origine.

		  |
    | .

		Installez maintenant la bobine et le régulateur à  un endroit
		adéquat,( la ou était l'ancienne) sans oublier avant de les serrer , d'intercaler sous une des vis
      le fil de masse ,faites passer le nouveau faisceau le long du cadre en le
      fixant  avec les colliers fournies et en le faisant arriver à la
      bobine et au régulateur.    Faites attention qu'il ne
      puisse pas en frottant se détériorer. |
    |   |  |
    | un outil de maintien du rotor est disponible chez nous voir la page :tarif
	moto |
    |  |
		|  | La prise n'est pas monte en bout des câbles de manière à faciliter
		leur passage .Lorsque ceux ci sont installés il vous faut alors
		les encliqueter dans la prise ,ne vous trompez pas, prenez votre temps
		:le rouge va sur le rouge et le blanc sur le blanc. Une fois encliqueté
		les prises sont indémontables |  |

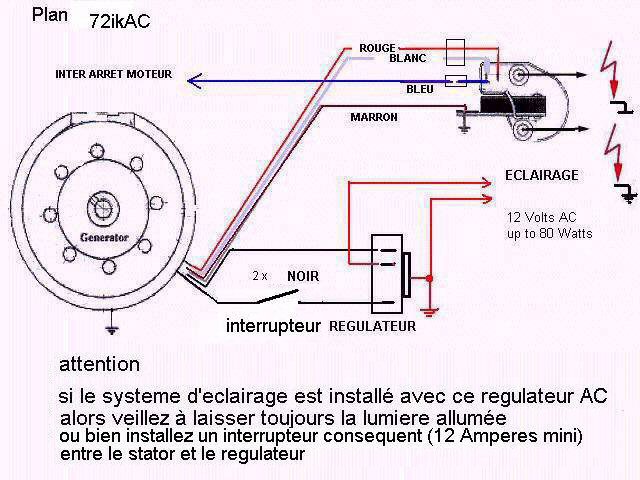

    | reliez les cables comme indiqué sur le plan
	72 ik 102 |

    | Reliez maintenant les  câbles sortant de
      l'alternateur à la bobine, en  insérant d'abord la prise en plastique
      puis en poussant les câbles à l'intérieur jusqu'à sentir un déclic, ne vous
      trompez pas le BLANC va sur le BLANC et le ROUGE va sur le ROUGE une fois
      montée les câbles sont indémontables . Le câble marron avec cosse
      ronde, plate est relié à la masse de la bobine ,sans cette connexion le
      système ne fonctionne pas. Le fil bleu/blanc, fil d'arrêt moteur ,mis à la masse l'allumage se coupe
	vous devrez le relier à un bouton poussoir de mise à la masse . |
		| Puis viens la masse  ... .     | ... à brancher du support du régulateur au
		répartiteur de masse sinon ,pas d'éclairage . |
		|  | avec régulateur 102: les deux fils noirs reliés aux deux fils noirs du générateur le fil rouge est l'alimentation 12 volts continu du faisceau de la
		moto  le marron à la masse   |
    | le câble haute tension | .... est vissé dans la bobine  et il est préférable de le faire avant
      de monter la bobine sur le cadre. Seul le câble fourni, doit être
      utilisé, profitez en pour changer la bougie et l'antiparasite qui doit
      avoir une résistance comprise entre 0 et 2 kilo Ohm
 |
    | Enfin et avant d'essayer de démarrer, contrôlez tout votre
    montage ,les connexions et le serrage des vis Au cas ou le système ne fonctionne pas immédiatement ,débranchez
      d'abord le câble bleu de la bobine, pour être certain que vous avez bien
      branché l'interrupteur de coupure moteur. Conseil pour
      12 Volt:
 a la suite du changement pensez a mettre une batterie 12 v si vous en
      utilisez une et à changer toues les ampoules  ,le klaxon lui peu rester en 6 volts
 |  IMPORTANT


    |  | Les systèmes d'allumage génèrent de la haute tension .Avec nos
      bobines  une tension de 40.000 volts est atteinte. C'est pourquoi en
      cas de conditions défavorables cela peu provoquer non seulement des
      brûlures électriques mais aussi des problèmes  cardiaques, c'est
      pourquoi il est toujours recommande d'être suffisamment éloigne de
      l'électrode et des câbles hautes tensions et en cas d'essai de toujours
      veiller a ce que la bougies soit bien  relie a la masse de manière a
      évacuer le courant |
    | # | Apres le montage bien s'assurer que les vis de maintien du stator et
      du capteur sont bien serres! |
    | # | Avant d'incriminer l'allumage:. penser a  contrôler tout le
      reste, toutes nos pièces sont contrôlé avant l'envoi. N'essayez en aucun
      cas de mesurer une quelconque tension sur la bobine vous ne feriez que
      détruire ou bien l'appareil ou bien l'allumage. Prenez particulièrement
      attention a réaliser une bonne masse |
    | # | Ne pensez surtout pas que l'étincelle est faible ,plus l'allumage et
      les bougies sont bonnes plus l'étincelle est fine et bien bleue. Les
      allumages classiques ne donnent avec 10 000 volt que très peu d'énergie et
      une étincelle jaune et épaisse , l'allumage électronique avec 40 000 volts
      donne une étincelle fine et dense . |
    | # | Le rotor doit atteindre une certaine vitesse avant de
      produire une étincelle ,c'est pourquoi une rotation lente (action du kick
      a la main) ne produit pas d'étincelle  . |
    | # | Attention en cas d'allumage double  si une bougie est débranchée
      l'autre ne marche pas |
    | # | Ne jamais faire de soudure électrique sans débrancher
      complètement tout l'allumage |
    | # | L'électronique est sensible au inversion de polarité aussi
      toujours bien contrôler le sens de montage de la batterie. |
    | # |
      Faites attention en installant le rotor de ne pas abîmer les masses
      magnétiques de même évitez tout coups porte sur le rotor  |
    | # | N'utilisez aucun  antiparasite d'une
      résistance de plus de 5 Kohms. |  |
