Powerdynamo redonne vie et lumiere à vos anciennes

 Systeme 7076 999 00

 Version 10.09.2015



IMPORTANT:
.Lisez absolument toute la documentation avant de vous lancer dans l'installation
.Au cas ou vous n'auriez pas les connaissances nécessaires ,laissez faire un professionnel. Une erreur de montage peu entraîner aussi bien la destruction du kit ,que de la moto.
morini   corsaro  125/150   4 et 5 vitesses

ATTENTION

ce système (7076) est pour moteur avec vilebrequin de 17 mm  et vis platinées sur la gauche du moteur

pour les moteur avec vilebrequin diametre 14 mm et rupteur à l'interieur du rotor alors il vous faut la reference  727899900



Pour demonter le rotor vous aurez besoin d'un extracteur M 27 X 1.25um  (Nr. 99 99 799 00).

ATTENTION: l'utilisation de tout autre extracteur entraînerait le décollement des aimants et la perte de la garantie!



horizontal rule

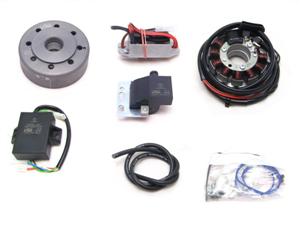

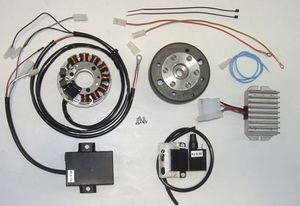

vous avez reçu toutes ces pièces

horizontal rule

Installez vous de manière stable et si possible sur une plate forme en hauteur de manière à avoir un accès facile au système d'allumage  et d'éclairage.

Débranchez la batterie et enlevez la de la moto .Il est temps pour vos maintenant de décider si vous gardez la batterie ou non .D'un point de vue technique vous pouvez fonctionner complètement sans batterie. Remplacez toutes les ampoules par du 12 volts le klaxon en 6 volts lui peu rester.



horizontal rule

Débranchez maintenant tout les câbles arrivants à votre ancien allumage et retirez la bobine .Enlevez aussi la clavette sur le cône  de la queue de vilebrequin. N'ayez aucune crainte elle ne sert pas à bloquer le rotor ,mais seulement à  permettre un réglage plus facile de l'allumage. S i vous ne le faites pas alors le rotor sera monté de travers et viendra détruire le bobinage.

le rupteur et l'avance mécanique peuvent être conservés ou enlevés mais de toutes façons ,ne servent plus à rien,



horizontal rule

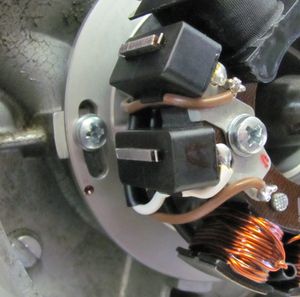

regardez la nouvelle platine ,vous y verrez à peu prés au niveau de la grosse bobine noire une marque rouge c'est un des repères de réglage de l'allumage

l'image représentée ne correspond pas à la machine ,mais est la  pour montrer la position  du repère d'allumage

Attention:
Au cas ou vous deviez retirer le bobinage de son support ,il vous faudrait prendre des repères ,car au cours du remontage il faudrait impérativement  repasser le faisceau dans le même trou ,sinon le calage de l'allumage serait décalé de 120 °

horizontal rule

Regardez maintenant le rotor sur son pourtour vous y verrez aussi un repère c'est la deuxième marque pour le réglage de l'allumage. Ici sur la photo nous l'avons souligne en blanc de manière à ce qu'il soit plus visible. Vous pouvez aussi faire la même chose de manière à vous faciliter le réglage


horizontal rule

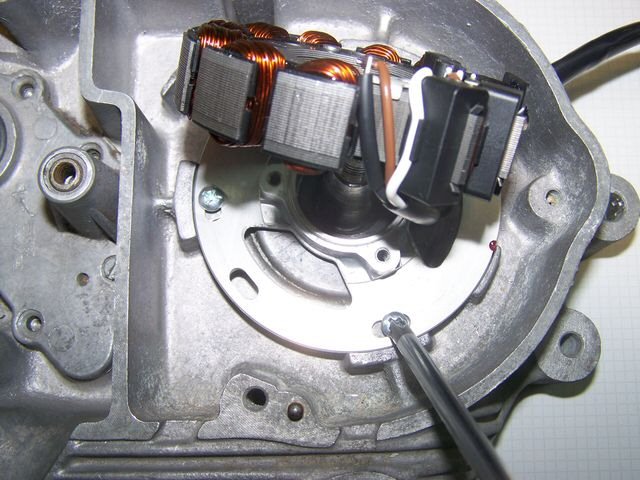

Dévissez les trois vis M4 qui tiennent le bobinage sur sa platine de manière à avoir accès aux vis de fixation de la platine. Installez la platine contre le moteur  une fois le bobinage remonté le repère ne sera plus visible ,prolongez le repère pour qu'il soit visible une fois le rotor mis en place

horizontal rule

Remontez le stator à l'aide des 3 vis M 4 fournies ,attention de ne pas abimer le stator en coinçant un des fils entre le bloc et la platine. En cas de difficultés (fil coincé) desserrez alors de nouveau les trois vis de maintien du bobinage de manière à écarter suffisamment celui ci pour atteindre les vis de fixation.   Veillez à bien  l'encliqueter dans sa gorge sans pincer le faisceau ,ce qui décalerais le bobinage de travers et amènerais le rotor à venir le toucher et le détruire.

horizontal rule

Enlevez la bougie et amener le piston au point mort haut .

Pour tourner le moteur plus facilement vous pouvez utiliser le rotor comme une manivelle en l'engageant sur la queue de vilebrequin sans le bloquer..

Profitez en pour contrôler si le volant ne touche pas à la plaque support et qu'il s'engage bien sur le cône.

Une fois le point mort haut trouvé dégagez le rotor et réengagez le en alignant les deux repères (cloison et repère sur le rotor) tout en faisant attention de ne pas bouger le vilebrequin
Serrez le rotor consciencieusement avec sa vis d'origine (attention pas à gauche)

Tant que le rotor n'est pas solidement serré veillez à ne pas tourner le vilebrequin. Refaites un tour moteur pour contrôler la bonne position du réglage ,si nécessaire recommencez en utilisant l'extracteur pour enlever le rotor .



Installez la bobine là ou était l'ancienne ,sans serrer une des vis sur laquelle vous viendrez installer un fil de masse

horizontal rule

.  Installer la bobine, le régulateur et le module de contrôle d'avance

horizontal rule

De manière à faciliter le passage du faisceau la prise n'est pas monté en usine ,aussi une fois le cheminement du faisceau réalisé ,il vous faut la monter .Il est important sous peine de destruction du système de ne pas se tromper dans les branchements :le blanc va sur le blanc , le rouge sur le rouge .



horizontal rule

  Regardez le module d'avance ,vous y verrez 4 petits interrupteurs bleus ,qui permettent de modifier la courbe d'avance .
L a meilleure courbe selon nous est celle représentée ci-contre :Là vous aurez au demarrage 4° puis lineaire  jusque 34° à 2500 tr/mn  puis 38 ° jusque 3500 tr/mn
Avec ce choix demarrage à 9° puis l'avance max  38°est atteinte  à 3000 tr/mn

*



Réaliser le câblage comme indique sur le plan:91ik102

*

contrôlez que les embouts des deux câbles rouges et blancs venants du stator soient bien enclenchés dans les prises et ne soient pas pliées (petites cosses fragiles ! )et celle ci enclenchée dans la prise correspondantes du module de commande ,rouge sur rouge, blanc sur blanc etc...

*

le nouveau câble marron avec une cosse ronde plate a un bout

... sur la borne  3 du régulateur /redresseur et sur la masse, soit de la batterie soit du cadre. ATTENTION PAS D'INVERSION AVEC LE PLUS ! sur le plan il, est repéré blanc

*

régulateur 102:

les deux fils noirs reliés aux deux fils noirs du générateur

le fil rouge est l'alimentation 12 volts continu du faisceau de la moto

 le marron à la masse



* le fil bleu/blanc du module d'avance  est le fil de coupure moteur , ... mis à la masse le moteur s'arrêtes. Sur votre machine une mise a la masse par le contacteur est prévu aussi branche le fil bleu/blanc sur cette borne  Pour l'essai il est préférable de ne pas le brancher et de bien contrôler une fois le moteur démarré que sa mise a la masse coupe le moteur.
* Le fil gris ou vert   du module d'avance ... est relie à la borne de la nouvelle bobine
* Câble de tension (câbles d'allumage)
Vissez le câble d'allumage dans la bobine et placez le chapeau de caoutchouc. C'est  naturellement plus simple, si vous faites cela avant le montage de la bobine au véhicule.

Veuillez utiliser s.v.p. le câble d'allumage fourni par nous et pas un vieux câble non défini. Veuillez ne pas utiliser de super câbles HT !

Vous nous feriez plaisir , si vous en profiteriez pour changez  la bougie d'allumage et l' antiparasite  (de préférence  0 à 2 Kilo-Ohms). Assez souvent, ces pièces sont la cause du  défaut de fonctionnement du système.
Le relais est pré-cablé ,il vous faut  relier ensemble le long fil noir avec le fil rouge/noir qui reliait la bobine au contacteur à clef (borne plus ).Puis relier le fil bleu du relais avec le fil bleu/blanc du module de commande.

*

À la fin - avant l'installation de la batterie et avant le premier démarrage s'il vous plaît vérifiez toutes les fixations et poses de câbles. Pensez à échanger toutes les ampoules de 6 sur 12 volts. Pensez aussi au12 volts de la batterie. Le klaxon peut rester. Si le système ne fonctionne tout de suite, consultent nos pages de recherche d'erreur.  Comme première étape enlevez de la bobine d'allumage le câble bleu.



#

conseils de sécurité importants et pratiques
# Les circuits d'allumage produisent de la haute tension ! Avec notre matériel jusque à 40.000 volts ! Ceci peut, si manipulé imprudemment, être non  seulement douloureux, mais aussi très dangereux pour les cœurs sensibles. Veuillez vous garder une distance sûre de l'électrode de votre bougie d'allumage et des câbles de haute tension débranchés. Si vous devez examiner la mise à feu d'étincelle, tenir l'antiparasite de bougie d'allumage solidement avec un bon matériel d´isolation.
# Après installation, vérifiez svp la fixation des vis de support de la sonde. Si la sonde devient lâche pendant la course, elle pourrait entrer en contact avec le rotor et sera détruite. Nous ne bloquons pas le capteur de manière à ce qu'il soit réglé par vous ,une fois ceci fait n'oubliez pas de le bloquer consciencieusement .
# Donnez au système fraîchement installé la chance de fonctionner, avant que vous ne commenciez à vérifier et examiner des valeurs, ou même plus mauvais avant que vous ne fassiez des changements.  Nos pièces ont été vérifiées avant la livraison. En tout cas, abstenez-vous de mesurer la bobine d'allumage. Vous risquez des dégât sur l'électronique intérieur. Considérez que votre carburateur et vos bougies d'allumage pourraient également être la raison du défaut de fonctionnement. L'expérience générale avec nos systèmes est que le carburateur doit être re-ajusté aux arrangements inférieurs. Si le système ne commence pas après assemblage, débranchez d'abord le fil bleu directement à la bobine d'allumage pour éliminer n'importe quel erreur dans les circuits de coupure. Vérifiez les prises de terre (châssis) soigneusement.

#

L'étincelle des circuits d'allumage classique avec environ 10 000 volts a  peu d'énergie et est donc jaune et épaisse (ce qui la rend très visible). L'étincelle de notre système est une étincelle d'énergie élevée avec jusqu'à 40.000 volts et donc très pointue (aiguille focalisé) dans la forme et bleu en couleurs. Ce qui la rend pas très visible. En outre, vous obtenez l'étincelle seulement en actionnant le moteur au kick  et non en faisant tourner le moteur doucement  votre main ,comme vous pourriez le faire sur les systèmes classiques.

#

Ne faites jamais de soudure électrique sur la moto sans débrancher complètement toute l'électronique.
# L'électronique est très sensible à l'inversion de polarité . Avant d'essayer  le système, vérifiez la polarité correcte de la batterie et du régulateur. L'inversion de  polarité  crée des courts-circuits et détruira le régulateur et  la bobine d'allumage. En  général, le câblage sera toujours couleur sur couleur. La, où les branchements ne sont pas couleur sur couleur ,c'est expressément indiqué.

#

Sur les systèmes avec des bobines d'allumage doubles (2 sorties)  pendant les essais d'un côté, l'autre doit etre est relié à une bougie ou mis à la terre. Autrement, il n'y aura aucune étincelle de chaque côté.
# N'utilisez pas d'antiparasite de bougie avec une résistance de plus de 5 Kilo-Ohms. Mieux, utilisez 1 ou 2 KOhm. Considérez que les antiparasite de bougie d'allumage vieillissent et augmentent la résistance interne. Si un moteur ne démarre  pas à chaud et seulement quand il est froid, un antiparasite de bougie d'allumage est défectueux et/ou la bougie d'allumage est mauvaise. Dans ce cas, vérifiez aussi les câbles  haute tension. N'employez jamais de câbles en fibre de carbone.
# Observez s.v.p. ces remarques, mais en même temps, n'ayez pas peur de l'installation. Rappelez-vous, avant vous des milliers d'autres clients ont  installé le système avec succès.
