Système Lucas 71 97 999 X0
X = 1 pour mono, 2 pour double allumage
Système BOSCH 7195999 20 ou 10 D1B,D2B,LS1,LS2,RS1,RS2

prix et disponibilité

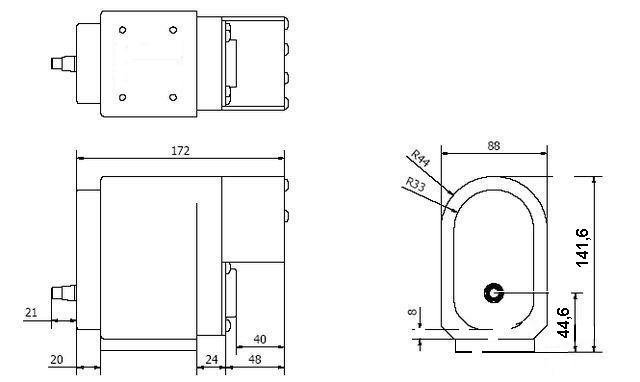

dimensions LUCAS

dimensions BOSCH



magdyno en remplacement des anciennes magnetos LUCAS e
pour des motos telle que:
Gold Star, Ariel, Panther, Absaf, Matchless G50, AJS 7R, Norton Manx

MO1

  Ce système remplace la magneto Lucas et est  développé à partir  de nos Magdyno de remplacement des magneto BOSCH Elles sont optiquement différente des magnetos LUCAS,mais ont  la hauteur d'axe correcte de 44.6mm et la position des trous de fixation  identique . Le cône de l'arbre est de 1:5 (comme sur la plupart des systèmes BOSCH ou LUCAS

cliquez sur les images pour les agrandir

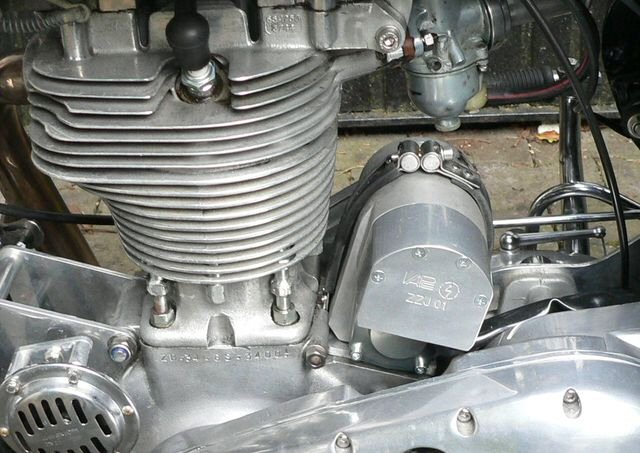

NORTON ES2 TRIUMPH T3HW GOLDSTAR ABSAF PANTHER ARIEL MONET GOYON
Pour les magnetos Lucas une platine est rajoutée pour obtenir la hauteur d'axe de 44.6 mm les vis peuvent être enlevées pour la fixation de la magdyno
Caractéristiques principales:
bulletNeuf à 100%,pas d'utilisation des anciennes pièces
bulletapparence optique comme les magnetos BOSCH, mais hauteur d'axe (44.6mm) et position des trous de fixation comme les LUCAS.
bulletallumage électronique de haute puissance à décharge capacitive avec avance électronique
bulletsortie 12V/60W pour l'éclairage (entièrement indépendant de l'allumage)
bulletrégulateur et bobine intégrés à l'intérieur du système,seule l'avance électronique est extérieure et  peu être installée dans un  endroit discret
bulletprévu pour rotation horaire et antihoraire
bulletplage de fonctionnement: 100-4.000tr/mn



données electriques
bulletboîtier solide en fonte d'aluminium plaque de base percée de 4 trous taraudés à M8
bulletdimensions générales
bulletpoids environ: 5kg
bulletcâble  haute tension remplaçable
bulletcâble d'alimentation 12 V rouge incorporé de 1m de long à couper à la mesure
bulletfaisceau d'environ 1 m de long de connections du module d'avance électronique
bulletavance électronique externe sous forme de boîtier plastique noir de dimensions: 55x73x28mm



bulletallumage de haute énergie à décharge capacitive
bulletavance digitale à présélections modifiables par interrupteurs. Choix entre 20° ou 16° correspondant à 40° et 32° sur le vilebrequin .Pour les  courbes voyez ici
bulletl'avance peu être modifier d'environ 10° après l'installation sans toucher à la chaîne ou aux pignons de commande  de la magneto par    by déplacement du capteur interne
bullettension d'éclairage de 14.4 V régulée (standard pour tout les systèmes 12 V) avec une puissance de  60W  et à 1.000tr/mn déjà 35W (Diagramme).
bulletutilisation avec ou sans batterie ,mais dans ce cas obligation d'insérer à la place de celle ci un condensateur de forte capacité pour permettre le fonctionnement correct du régulateur.



    INSTALLATION     ET  UTILISATION
pour garder un aspect optique proche de l'origine nous proposons une réplique du  boîtier contenant les rupteurs,du couvercle et du ressort de maintien .Ces pièces ne sont pas nécessaires au fonctionnement mais conformes à l'aspect optique d'origine de la magneto.
COUVERCLE  NOIR

90 euros

COUVERCLE  CHROME

90 euros
