Powerdynamo redonne vie et lumière à vos anciennes .


Systeme 73 39 799 00

Version 09.03.2010




IMPORTANT

Merci de bien vouloir lire attentivement et intégralement ce guide avant de vous lancer dans l'installation ou d'effectuer des modifications. Faites attention aux instructions du système.

Une mauvaise installation peut endommager le  nouveau système ainsi que la moto.


ATTENTION : nos systèmes électroniques peuvent ne pas être compatibles avec d'autres systèmes électroniques embarqués tel que allumages électroniques d'autres marques , portables ,GPS etc...et de ce fait aucune responsabilité de notre part ne pourrait être engagé en cas d'éventuelles détériorations dus aux branchements avec nos systèmes.

Avant de commander un produit neuf de notre entreprise, nous vous invitons a consulter notre documentation (notamment  la rubrique "Vous avez reçu toutes ces pièces"), afin de savoir quelles sont les pièces qui le composent. Et si une pièce souhaité n´est pas dans le pack, il faut la commander en supplément (c´est tres souvent l'extracteur).

Les rotors sont des pièces fragiles tant qu’ils ne sont pas montes sur le moteur.Tout chocs sur le rotor peu provoquer le décollement des aimants entraînant le retour en usine du rotor pour recoller ceux-ci. Le coût ne peut en aucun cas être pris en charge dans le cadre de la garantie, sauf si la preuve peut être apportée que la faute n’en incombe pas à l’utilisateur.

Seul un extracteur visse sur la partie centrale du rotor doit être utilise, les extracteurs universels s’appuyant sur le pourtour du rotor sont aussi interdits

Dans le cadre de la garantie, toute modification est interdite sur nos allumages ,sans notre autorisation


N'oubliez pas les ampoules ,la centrale clignotante ,le fusible ,le klaxon et éventuellement le bac à batterie




Si vous n'avez pas de connaissances mécaniques faites appel à un professionnel. En cas d'erreur de montage le système et ou la moto peuvent être détruit ,et la garantie annulée.
Nous vous prions de bien vouloir examiner lors de chaque installation  les aimants. S´ils sont correctement fixés, ils ne doivent pas bouger lorsque vous les poussez avec vos doigts. En effet, il arrive parfois qu´un rotor soit défectueux a la suite d´un choc et dans ce cas, les aimants sont décollés .Si c´est le cas, alors cela pourrait causer de grave dégâts au système.
En plus, faites attention que les rotor n´ont pas attirés une pièce métallique (écrous etc) sur les aimants lors de l'emballage et avant le montage.
Pour enlever le nouveau rotor vous utiliserez l'extracteur M27x1,25 (Teil 99 99 799 00). NON FOURNI DANS LE KIT

Attention: ben cas d'utilisation d'un autre moyen vous détruirez les aimants et la garantie ne jouera pas!

horizontal rule

allumage-electronique Vous devez avoir reçu ces pièces.
Remarquez que les bobines ne sont pas serrées sur leur support car vous allez devoir les démonter pour  visser la plaque de base sur le moteur.
Vous pouvez aussi remarquer que le capteur lui aussi n'est pas fixé car il vous faudra le régler et une fois ceci fait le fixer correctement




horizontal rule

Enlevez la batterie et décidez maintenant si vous voulez continuer à utiliser une batterie (dans ce cas une 12 volts) ou si vous n'en voulez plus. Enlevez toutes les ampoules en 6 volts :phare, éclairage compteur et feu arrière, le klaxon lui peu rester.

Vous avez la possibilité de faire un montage sans batterie ce qui vous obligera a rajouter un interrupteur et autorisera le démarrage de la moto sans clef
Pour le fonctionnement avec batterie suivre les étapes suivantes


Montage avec relais (fourni avec les pièces)
L'arrêt du moteur ce fait comme d'habitude .Le seul inconvénient est qu'au cas ou la batterie soit défectueuse il faut débrancher la liaison entre le relais d'arrêt et la bobine d'allumage
Variante sans Batterie:
Le relais n'est pas monté . Le fil bleu de la bobine doit être relié par l'intermédiaire d'un interrupteur (bouton poussoir ) à  la masse, par exemple au guidon

horizontal rule

Débrancher maintenant tous les câbles de la dynamo et enlever aussi le régulateur et l'ancienne bobine.


 Débrancher maintenant tous les câbles de la dynamo et enlever aussi  le régulateur et l'ancienne bobine.La clavette reste ,elle sera utilisée

horizontal rule

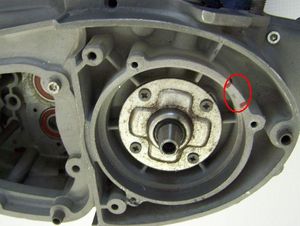

vous devez faire un passage pour le faisceau, indiqué en rouge sur la photo

horizontal rule

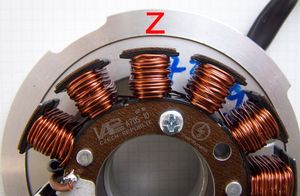

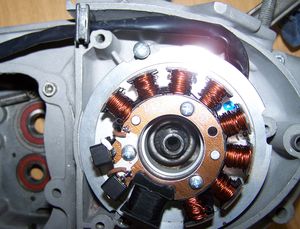

installez la nouvelle platine en mettant les vis au milieu des boutonnières le Z doit se trouver en direction du cylindre, dans cette position l'avance à l'allumage est de 17° ou 2.5 mm avant PMH



horizontal rule

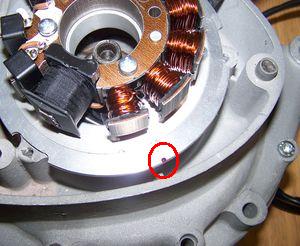

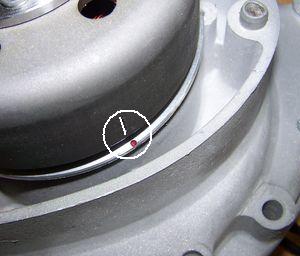

vous pouvez contrôler le bon réglage du point d'avance ,lorsque vous êtes au point d'avance les deux repères (rotor, stator ) doivent etre en face l'un de l'autre


horizontal rule

  serrez le rotor avec la vis de 7 contrôlez qu'il ne touche nulle part

contrôlez une nouvelle fois le serrage du rotor pour qu'il ne puisse pas se desserrer.

horizontal rule


Installer le régulateur a un endroit adéquat
Installer le relais par exemple dans le compartiment a batterie a cote de celle ci de manière a utiliser la borne de masse.

horizontal rule

Installer la nouvelle bobine a la place de l'ancienne.


Attention à ne pas vous tromper:
bulletle blanc va sur le jaune de la bobine
bulletle rouge va sur le rouge
bulletet le marron sur le marron



:Branchez les câbles comme indiqué sur le plan    DC  = 73ik12-102

*

Reliez maintenant les  câbles sortant de l'alternateur à la bobine,en  insérant d'abord la prise en plastique puis en poussant les câbles à l'intérieur jusqu'à sentir un déclic,ne vous trompez pas le BLANC va sur le jaune et le ROUGE va sur le ROUGE  le marron sur le marron une fois montés les câbles sont indémontables .

Le fil bleu/blanc, fil d'arrêt moteur ,mis à la masse l'allumage se coupe vous devrez le relier à un bouton poussoir de mise à la masse .

  avec régulateur 102:

les deux fils noirs reliés aux deux fils noirs du générateur

le fil rouge est l'alimentation 12 volts continu du faisceau de la moto

 le marron à la masse



* le câble haute tension .... est vissé dans la bobine  et il est préférable de le faire avant de monter la bobine sur le cadre. Seul le câble fourni, doit être utilisé, profitez en pour changer la bougie et l'antiparasite qui doit avoir une résistance comprise entre 0 et 2 kilo Ohm

reste le câble bleu ou  bleu/blanc de la bobine

conseil:
En cas de problème d'allumage, commencez par débrancher ce fil
!



Fonctionnement sans batterie ou arrêt par bouton poussoir:

Le Relais n'est pas utilisé, installez un interrupteur de mise à la masse du fil bleu/blanc de la bobine.



Batterie variante:

 reliez le fil marron avec cosse ronde à la masse. Amenez le long fil noir du relais à une borne + contact du contacteur

reliez le fil bleu du relais (borne 30) avec le bleu/blanc de la bobine



brochage du relais



Le fil marron des bornes 87a et 86 vient à la masse

Le noir va au contacteur à clef (+ contact)



Le câble de haute tension (bougie)

S'il vous plait n'utilisez que le câble fourni et rien d'autre .Vous risqueriez de detruire le systeme



... vissez le dans la bobine et protégez l'entrée avec le capuchon en caoutchouc fourni ,faites le si possible avant l'installation de la bobine ,c'est plus facile .
Profitez en alors pour changer ,et la bougie et l'antiparasite (0-2 Kohm max).
N'utilisez pas   de bougies avec résistance incorporée (préfixe R chez NGK)

*


Enfin et avant d'essayer de démarrer, contrôlez tout votre montage ,les connexions et le serrage des vis Au cas ou le système ne fonctionne pas immédiatement ,débranchez d'abord le câble bleu de la bobine, pour être certain que vous avez bien branché l'interrupteur de coupure moteur. Conseil pour 12 Volt:
a la suite du changement pensez a mettre une batterie 12 v si vous en utilisez une et à changer toues les ampoules  ,le klaxon lui peu rester en 6 volts

#

consignes de sécurité !!!

#

Les systèmes d'allumage génèrent de la haute tension .Avec nos bobines une tension de 40.000 volts est atteinte. C'est pourquoi en cas de conditions défavorables cela peu provoquer non seulement des brûlures électriques mais aussi des problèmes cardiaques, c'est pourquoi il est toujours recommande d'être suffisamment éloigne de l'électrode et des câbles hautes tensions et en cas d'essai de toujours veiller a ce que la bougies soit bien relie a la masse de manière a évacuer le courant

#

Apres le montage bien s'assurer que les vis de maintien du stator et du capteur sont bien serres!

#

Faites attention en installant le rotor de ne pas abîmer les masses magnétiques de même évitez tout coups porte sur le rotor

#

Avant d'incriminer l'allumage penser a contrôler tout le reste, toutes nos pièces sont contrôlé avant l'envoi. N'essayez en aucun cas de mesurer une quelconque tension sur la bobine vous ne feriez que détruire ou bien l'appareil ou bien l'allumage. Prenez particulièrement attention a réaliser une bonne masse.

#

Ne pensez surtout pas que l'étincelle est faible ,plus l'allumage et les bougies sont bonnes plus l'étincelle est fine et bien bleue. Les allumages classiques ne donnent avec 10 000 volt que très peu d'énergie et une étincelle jaune et épaisse , l'allumage électronique avec 40000 volts donne une étincelle fine et dense.

Le rotor doit atteindre une certaine vitesse avant de produire une étincelle ,c'est pourquoi une rotation lente (action du kick a la main) ne produit pas d'étincelle

#

Ne jamais faire de soudure électrique sans débrancher complètement tout l'allumage.

#

L'électronique est sensible au inversion de polarité aussi toujours bien contrôler le sens de montage de la batterie.

#

N'utilisez aucun antiparasite d'une résistance de plus de 5 Kohms.

# Attention en cas d'allumage double si une bougie est débranchée l'autre ne marche pas.
# Vous pouvez aussi huiler légèrement le rotor a l'extérieur pour éviter la rouille
# N'utilisez pour démonter le rotor  que l'extracteur et rien d'autres

#

Suivez tout ces conseils mais ne vous laissez pas démoraliser des milliers de client utilisent déjà nos allumages sans problèmes
